产品介绍:

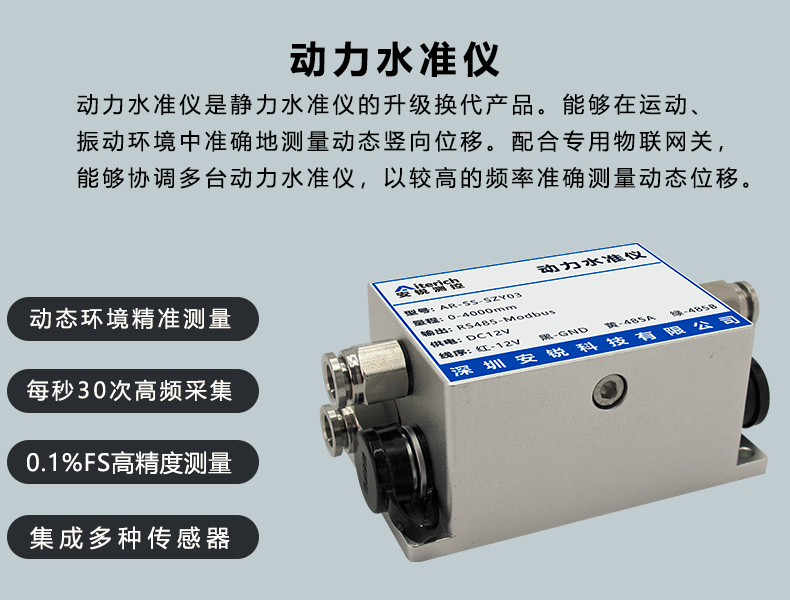

       动力水准仪是静力水准仪的升级换代产品,用来测量结构物竖向位移的数字传感器。 动力波水准仪可以克服其他传感器的缺点,能够迅速可靠的 测量动态位移,当然也可以测量静态位移。网关能够协调多台传感器,以极高的频率测量动态的位移。可以结合千斤顶、电机、电磁阀门等,用来实时测控和控制结构物的动态位移,保证结构物的位移在容许范围以内。



应用场景:

       该款动力水准仪可用于需要通过传感器来测量和控制结构物竖向位移的物联网监测预警控制项目中。如测量桥梁的动态挠度、列车经过时轨道、轨枕、道床的竖向位移变化、注浆时路基、路面的隆起等,管廊架空施工时的挠度动态补偿。



产品特点:

●多传感器融合:内嵌加速度传感器、高精度倾角传感器和数字温度传感器

●测量精度高:自带温度补偿,可达到0.1%FS的测量精度

●动静一体:动力水准仪是静力水准仪的升级版本,可以同时测量静态和动态的竖向位移(沉降)

●动态滤波算法:内嵌智能动态滤波算法可精确监测动态环境中的沉降数据

●大量程:能够在高差大的地铁隧道里面使用,而不需要增加动基点,减少设备数量、工作量。

●测量频率高:测量频率最高可达30次/秒,足以满足结构物动态位移的测量



系统架构:



 动力水准仪主要参数:

量程

1000mm/2000mm/4000mm可选,其它规格可定制

气管接口

外径8mm快装接头

测量精度

0.1%FS

工作电压

DC9V~DC30V

动态采样频率

30Hz,需配套网关使用

工作时电流

典型值 16mA@12V

触发方式

定时、数据联动、远程手动控制或现场手动控制,可定制

工作温度

-45℃85℃

内嵌传感器

加速度传感器、温度传感器

产品尺寸

100mm*60mm*45mm

通讯接口

RS485-Modbus

防护等级

IP68

线缆接口

4芯航空插头

外壳材质

铝合金氧化

液管接口

外径10mm快装接头

安装方式

M4螺丝安装/胶粘安装



资料下载:

说明书:水准仪使用说明书.pdf

协议:水准传感器协议.pdf

产品资料:动力水准仪产品资料.pdf
